Cuando abrimos un televisor, un DVD, un equipo de sonido, un computador o cualquier otro dispositivo de tipo electrónico nos sorprendemos al observar en su interior una gran cantidad de elementos extraños con múltiples formas, colores y tamaños. Son los componentes electrónicos.
Esto nos puede causar frustración y pensamos que la electrónica es muy difícil y que no es para nosotros; pero todo esto se trata de una falsa apreciación, en verdad todo esto es muy fácil y esta al alcance de todos.
Un equipo electrónico tiene muchos componentes o partes pero estos son de pocos tipos o grupos; es decir, hay muchos elementos repetidos, además están agrupados en bloques o circuitos que se identifican fácilmente, ya que cada uno cumple una función específica.
Un conjunto de elementos conectados adecuadamente, forman un circuito, uno o más circuitos forman un bloque y varios bloques forman un dispositivo electrónico.
 |
| La figura muestra la unión de bloques básicos que forman un radio. |
Todos estos circuitos (bloques en el diagrama) se forman con los mismos componentes. La diferencia entre cada uno está en la forma como se conectan esos componentes entre sí, y en las señales que se aplican.
Empecemos entonces por estudiar los componentes mas utilizados en los circuitos electrónicos de los dispositivos; los principales son los siguientes:
- Las resistencias o resistores
- Los condensadores o capacitores
- Las bobinas y los transformadores
- Los diodos o rectificadores
- Los transistores
- Los circuitos integrados
- Los switches o interruptores.
Ahora conoceremos brevemente mediante un video cada uno de estos componentes con el fin de familiarizarnos con ellos para entender mejor su funcionamiento y su importancia en los circuitos
RESISTENCIAS
Las resistencias son los componentes que más abundan en los circuitos electrónicos, su función principal es la de controlar o limitar el paso de la corriente eléctrica en los circuitos y distribuir la tensión adecuada en cada punto del circuito. Las resistencias están construidas de grafito (el mismo material de los lápices), de película metálica o de alambre y se dividen en resistencias fijas y resistencias variables. Las resistencias variables tienen un eje o tornillo que permite cambiar su valor.
RESISTENCIAS
Las resistencias son los componentes que más abundan en los circuitos electrónicos, su función principal es la de controlar o limitar el paso de la corriente eléctrica en los circuitos y distribuir la tensión adecuada en cada punto del circuito. Las resistencias están construidas de grafito (el mismo material de los lápices), de película metálica o de alambre y se dividen en resistencias fijas y resistencias variables. Las resistencias variables tienen un eje o tornillo que permite cambiar su valor.
 |
| Diferentes tipos de resistencias fijas y variables |
Con el siguiente video ampliaremos información acerca de este componente electrónico:
CONDENSADORES
Los condensadores o capacitores son uno de los conjuntos de componentes más importantes que nunca faltan en todos los dispositivos electrónicos; se les puede encontrar en una gran variedad de formas, colores y tamaños.
un condensador está constituido por dos láminas metálicas, separadas por un material aislante llamado dieléctrico. La función principal de un condensador es la de almacenar energía en forma temporal, para luego devolverla al circuito.
Los condensadores se dividen en fijos y variables; los condensadores fijos se dividen a su vez en condensadores polarizados o electrolíticos y los no polarizados; dentro del grupo de los condensadores fijos no polarizados están: los condensadores de poliéster, los condensadores de mica, los condensadores de cerámica y los condensadores de papel.
 |
| Diferentes tipos de condensadores fijos |
 |
| Condensadores variables |
Con el siguiente video ampliaremos información acerca de este componente electrónico:
BOBINAS
Es otro elemento que se encuentra con mucha frecuencia en los dispositivos electrónicos, son las bobinas también llamados inductores; un inductor o bobina esta conformado por dos partes principales: un núcleo y un arrollamiento de alambre de cobre.
De hecho esto origina una extensa variedad de tipos, formas y tamaños de bobinas, cada una con una aplicación muy concreta en los circuitos, dependiendo del tipo de señal a manejar, la frecuencia y magnitud de la corriente.
Las bobinas también pueden ser fijas o variables; una bobina variables tiene un núcleo ajustable que permite que este esté más cerca o más lejos del arrollamiento de alambre, obteniéndose diferentes valores en su inductancia.
 |
| Diferentes tipos de bobinas fijas |
Con el siguiente video ampliaremos información acerca de este componente electrónico:
TRANSFORMADORES
Los transformadores están formados por dos o mas bobinas y un nucleo; son uno de los componentes de mayor tamaño y peso. La principal de los transformadores en los dispositivos electrónicos es la de acoplar la señal de una etapa a otra y también para aumentar o disminuir los niveles de voltaje y corriente.
Según su construcción, tipo de núcleo y aplicación, se encuentran en diferentes tipos. En un transformador existe una bobina que recibe la señal llamada primario (entrada) y una o más bobinas que entrega la señal (salida) llamadas bobinas secundarias o secundario.
Con el siguiente video ampliaremos información acerca de este componente electrónico:
DIODOS O RECTIFICADORES
Son los componentes electrónicos más simples, fabricados con material semiconductor y tienen dos terminales conocidos como ánodo y cátodo. El diodo es muy importante ya que, con dos de ellos se fabrica un transistor y con muchos transistores se fabrican los circuito integrados. Además los diodos, los transistores y los circuitos integrados están en la gran mayoría de los dispositivos electrónicos.
La función principal de los diodos es permitir el paso de la corriente eléctrica en una sola dirección; así mismo se clasifican de acuerdo con su material y de acuerdo con la cantidad de corriente que pueden manejar.
Los tipos mas importantes de diodos son: el diodo rectificador, el diodo detector, el diodo zener, el diodo led o diodo emisor de luz, el fotodiodo y el SCR o Rectificador Controlado de Silicio.
 |
| Diferentes tipos de diodos |
 |
| Diodos LED o emisores de luz |
LOS TRANSISTORES
El transistor es el reemplazo de los antiguos tubos de vacío y fue el que marcó el inicio de la revolución de la electrónica ya que el transistor consume poca energía, tiene una larga duración, sólida construcción y resiste las vibraciones; tiene la cualidad de oscilar, operar como mezclador, modulador y suiche; además opera a altas temperaturas, resiste los choques, es pequeño y liviano.
Un transistor es un elemento de estado sólido que tiene tres terminales y se divide en dos grandes grupos: transistores bipolares y transistores FET.
De acuerdo con la potencia que maneja un transistor puede ser de baja, media o alta potencia y de acuerdo con la frecuencia y el tipo de señales, pueden ser de baja frecuencia para aplicaciones en circuitos de sonido o audio, y de alta frecuencia para circuitos de radiofrecuencia (RF) y video o televisión.
 |
| Encapsulado de distintos tipos de transistores Con el siguiente video ampliaremos información acerca de este componente electrónico: |
LOS CIRCUITOS INTEGRADOS
El circuito integrado es el componente electrónico más popular en la actualidad ya que ha permitido la miniaturización de los dispositivos electrónicos, y junto con se ha a abierto al camino de la microelectrónica, haciendo posible la construcción de novedosos sistemas y complejos aparatos electrónicos en un espacio muy reducido.
Un circuito integrado es la reunión de una gran cantidad de elementos principalmente diodos, transistores y resistencias, en un solo encapsulado o paquete.
Con un circuito integrado se pueden conformar uno o más bloques completos de un dispositivo electrónico, razón por la cual en la actualidad cada vez los gadgets electrónicos son más pequeños.
Las funciones que desempeñan los circuitos electrónicos no tienen límites o más bien dependen de nuestra imaginación; ya que se fabrican integrados para cada función específica que se necesite
 |

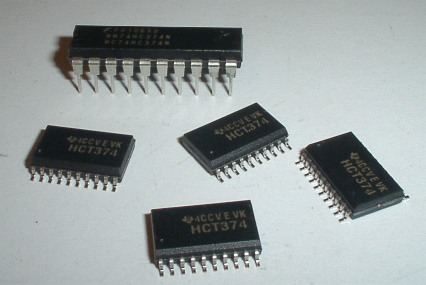

| Diferentes tipos de circuitos integrados |
SWITCHES O INTERRUPTORES
La totalidad de los dispositivos electronicos y electricos incorporan uno o varios elementos capaces de interrumpir o conectar, a voluntad un determinado circuito o bloque interno,siendo más común el del interruptor de encendido y apagado de un aparato.
La función más importante de los interruptores es la de interrumpir o permitir el paso de la corriente; es decir conectar o desconectar uno o varios circuitos; también se utilizan para seleccionar a voluntad una señal que se ha de aplicarse a un circuito o un bloque.
Los principales tipos de switches son: deslizantes, de palanca, de codillo, pulsadores, rotatorios, electromagnéticos o relés, de mercurio, de imán y de estado sólido.
 |
| Algunos tipos de interruptores |
Asignatura: Introducción a la Electrónica
Ing. Carlos Andrés Páez Sánchez
